磁是什么

一般提起磁，有些人都觉得磁是较为少见的，好象主要就是磁石或磁铁吸引铁，如图中磁铁吸引铁粉，和指南针指示南北方向，如图中显示的古代指南器(司南)模型，可以指示南北方向，而把一般物质称为无磁性或非磁性。
       现代科学的发展已经表明这样的看法是不对的。现代科学研究和实际应用已经充分证实：任何物质都具有磁性，只是有的物质磁性强，有的物质磁性弱；任何空间都存在磁场，只是有的空间磁场高，有的空间磁场低。所以说包含物质磁性和空间磁场的磁现象是普遍存在的。

     由于物质的磁性既看不到，也摸不著，我们无法通过自己的五种感官（听觉、视觉、味觉、嗅觉、触觉）直接体会磁性的存在.

     磁铁总有两个磁极，一个是N极，另一个是S极。一块磁铁，如果从中间锯开，它就变成了两块磁铁，它们各有一对磁极。不论把磁铁分割得多麽小，它总是有N极和S极，也就是说N极和S极总是成对出现，无法让一块磁铁只有N极或只有S极。

    磁极之间有相互作用，即同性相斥、异性相吸。也就是说，N极和S极靠近时回相互吸引，而N极和N极靠近时回互相排斥。

磁体：

         有天然磁体、人造磁体。

         能够长期保持磁性的磁体叫做永磁体，天然磁体和人造磁体都是永磁体。使原来不具磁性的物体得到磁性叫做磁化，使磁体失去磁性叫做去磁。

磁极：

       把一根条形磁铁放到铁屑里再拿出来，我们可以看到它能吸起很多的铁屑，吸引铁屑最多的地方磁性最强,称为磁极。条形磁体和磁鍼的两端都是磁极，把一根条形磁铁悬挂起来，指向北方的磁极叫做北极用N表示，指向南方的磁极叫做南极,用S表示。两个N极或S极相斥，N极与S极相吸。

 磁感应：
    用一个磁体靠近软铁棒，虽然磁体没有和软铁棒接触，这时软铁棒有了磁性，软铁棒有了磁性，我们说它磁化了，软铁棒在磁体附近被磁化的现象叫做磁感应.。用磁铁的N极靠近软铁棒,软铁棒被磁化S极，远离磁铁的一端为N极。磁铁取走，已被磁化的软铁棒的磁性也消失，如果被磁化的是钢棒，当磁铁取走后，钢棒上仍保留有磁性

铁磁性材料：

    软铁和钢是能够被磁化的材料，我们称它们为铁磁性材料。铁磁性材料有的是金属，也有的是非金属。铁、镰、鑽等属于金属的铁磁性材料，它们又可分为两种,一种如碳钢、钩钢、铝镣鑽的合金等，一经磁化，磁性不易消失，这种材料叫做硬磁性材料。永磁铁就是用硬磁性材料製成的。另一种如软铁、硅钢、坡莫合金(镍铁合金)等,它们在磁化后，磁性容易消失，这种材料叫做软磁性材料。其中硅钢是製造电机、变压器等电器铁芯的重要材料。

磁性的强弱性：

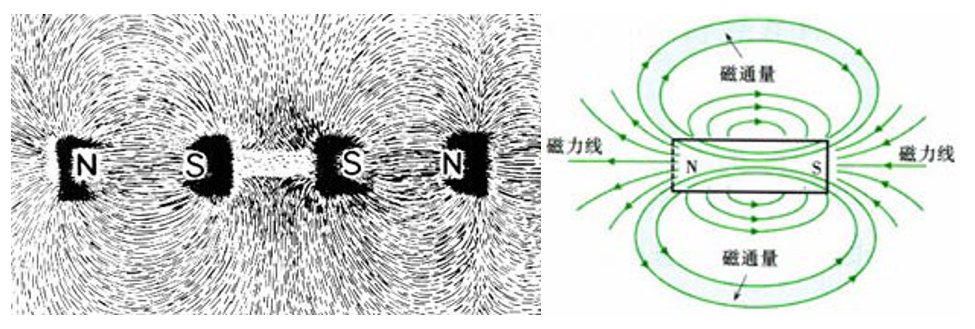

         我们可以假想，在磁极之间存在著一种曲线，它代表著磁极之间相互作用的强弱。这种假想的曲线称为磁力线，并规定磁力线从N极出发，最终进入S极。离磁极近的地方磁力线密，而远处磁力线稀疏。铁粉末的排列形状就是磁力线的走向。
      在磁极周围的空间中真正存在的不是磁力线，而是一种场，我们称之为磁场。磁性物质的相互吸引等就是通过磁场进行的。磁场的强弱可以用假想的磁力线数量来表示，磁力线密的地方磁场强，磁力线疏的地方磁场弱。单位截面上穿过的磁力线数目称为磁通量密度。

怎么样量测：

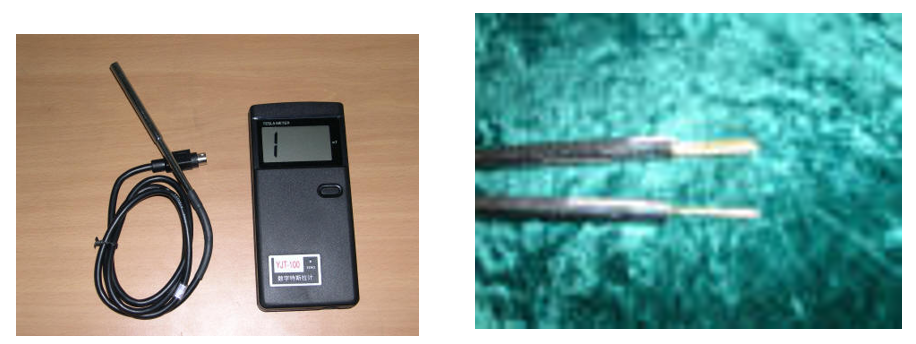

        测量脉衝强磁场的磁通密度的特斯拉磁强计，简称特斯拉计。    特斯拉是磁通密度的国际单位元制单位。磁通密度是描述磁场的基本物理量，而磁场强度是描述磁场的辅助量。
    霍尔探头为砷化镓霍尔积体电路组成，磁场信号由砷化镓霍尔探头转换成电信号，电信号经放大电路放大后，直接送数位表头显示，对电信号进行定标，则电信号的值就与磁场强度值相对应，表头显示的值就是磁场测量值。
1mT=10Gs


为什么测试值有那么大呢？

     为什麽同一磁体用不同的特斯拉计测量，同一磁体用不同的特斯拉计测量，测量值有点误差这很正常、好理解.误差大是因为

①特斯拉计的磁感应器大小尺寸不同，

②磁感应器外封装有点差异、造成磁感应器与磁体表面           的距离不同导致测出的值不同，

③磁感应器工作正负向的差异。

④特斯拉计的定标是在均匀场中进行校准的。

怎么样选择量测工具？

   ①根据测量物件选择特斯拉计的探头型号和仪錶量程。
  ②选择特斯拉计测试功能。
  ③操作方便、接插件可靠、外观美观高档。※磁通表测量的值与特斯拉计测量的值有什麽不同？  磁通表测量的是磁体、器件、空间的磁通量值，单位Wb.体现测试物件的整体平均值。
  特斯拉计测量的是磁体、器件、空间某一点、某一平面的磁通密度值，体现测试物件某一点、某一平面的值。特斯拉

怎样选配测量探头？

①根据测试样品或测试现场空间的大小、选定测量探头的尺寸，一般来讲：应儘量选小、薄的砷化镓探头。
②由于探头是由积体电路组成,因此探头带有很好的保护套也很重要!

磁生电

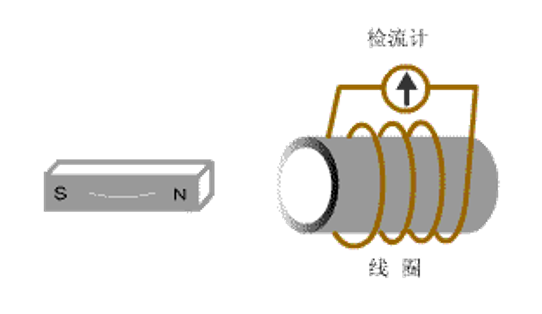

     如果把一个螺线管两端接上检测电流的检流计，在螺线管内部放置一根磁铁。当把磁铁很快地抽出螺线管时，可以看到检流计指标发生了偏转，而且磁铁抽出的速度越快，检流计指针偏转的程度越大。同样，如果把磁铁插入螺线管，检流计也会偏转，但是偏转方向和抽出时相反

电成磁

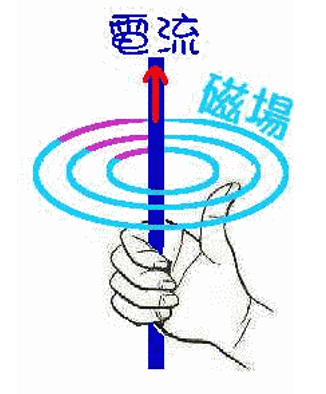

右手定则1：
　用右手握住导线，大拇指指向电流的方向(所以必须是直流电,电流的方向，在导线中是由正极流到负极)，其馀四指所指的方向，即为磁力线的方向或磁针Ｎ极所受磁力的方向。

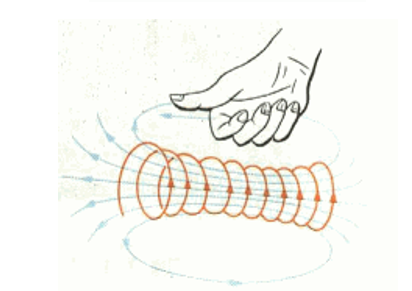

右手定则２：
　以右手握住线圈，四指指向导线上电流的方向，则大拇指所指即为磁力线方向。

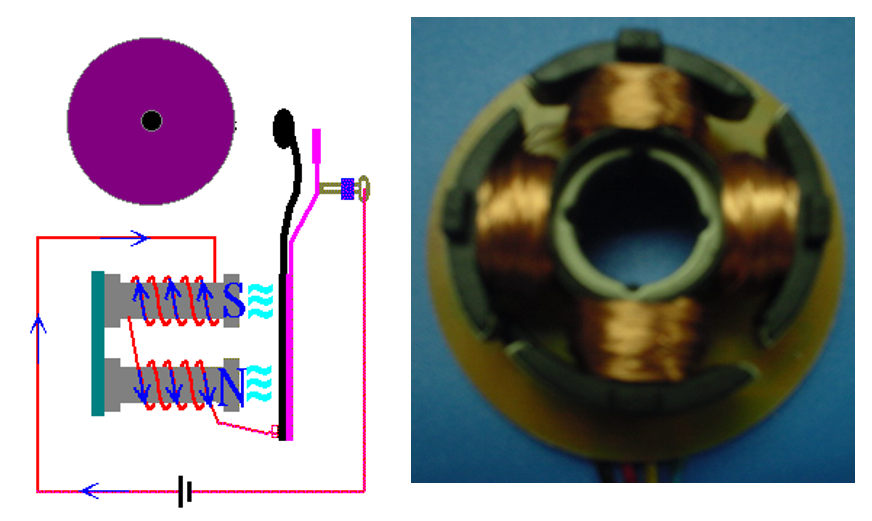

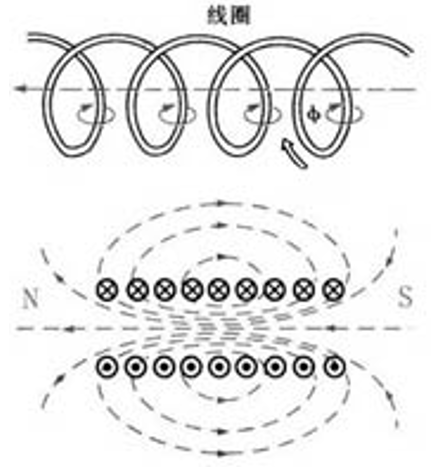

    如果将一条长长的金属导线在一个空心筒上沿一个方向缠绕起来，形成的物体我们称为螺线管，通电以后，螺线管的每一匝都会产生磁场，磁场的方向如图中的圆形箭头所示。那麽，在相邻的两匝之间的位置，由于磁场方向相反，总的磁场相抵消；而在螺线管内部和外部，每一匝线圈产生的磁场互相叠加起来，最终形成了如图所示的磁场形状。
为了某些需要，经常用到较强的恒定磁场，但只有普通的螺线管是不够的。为此，除了尽可能多地绕制线圈以外，还採用两个相对的螺线管靠近放置，使得它们的N、S极相对，这样两个线包直接就产生了一个较强的磁场。另外，还线上包中间放置纯铁（称为磁轭），以聚集磁力线，增强线包中间的磁场。

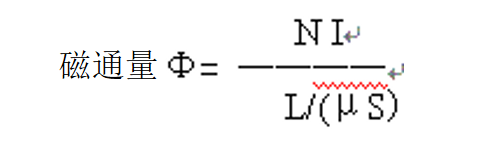

    在截面积为S、长为L的、磁导率为μ的铁环上，绕以紧密的线圈N匝，设线圈中通过的电流为I，根据安培环路定律:

矽钢片

目前应用在马达上，大部分是以无方向性硅钢片、低硅低碳软磁钢片为主。

         日本的各大钢铁厂，依据JIS C 2550 的规范下来生产电磁硅钢片，因此产品一定不能超过这个标准， 以下日本川崎製铁株事会社生产无方向性电磁钢片的出厂规格。
          35RM230、 50RM470 、50RM600等
           这些规格编号， 前面二个数字代表电磁钢板的厚度，中间RM 是代表川崎製铁所生产的无方向性硅钢片代号，后面三个数字或四个数字是标示铁损值.

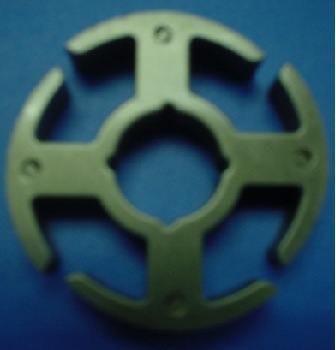

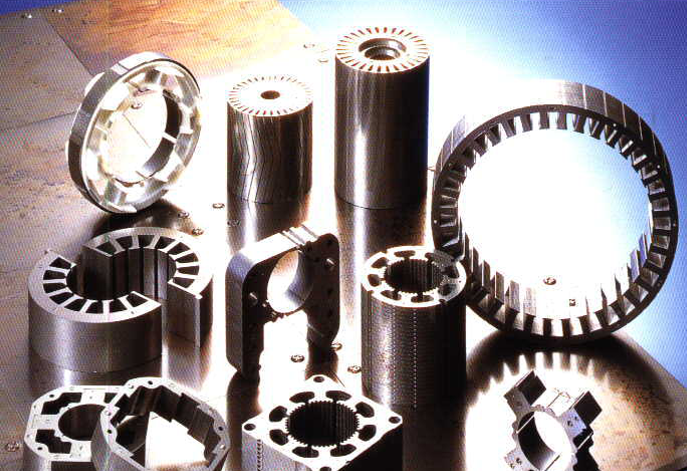

     我们用的一般为50RM470也叫H18,新日铁和川崎制铁生产。散热风扇矽钢片如下图

铁损：

     铁损包含了磁滞损、涡流损及其他少部分的杂散损等
（1）板厚越薄铁损越低，而涡流损则是马达温升的最大原因。经过研究及实验，证明电磁钢片的厚度越薄，其涡流损相对越小。但是一片薄薄的硅钢片，是很难单独製造出马达的，一般是用很多片叠积成块状来使用，多片的叠积又造成涡流损的扩大。因此在每一电磁钢片的上下二侧，涂佈绝缘层可有效阻止涡流损的累积扩大。这就是有人用铁板（SPCC）在製作马达，为什麽一定要使用硅钢片的原因了。
（2）铁损越低比重密度越低。
（3）铁损越高磁束密度越高。这些现象印证了：板厚越薄其涡流损越小、含硅量越高其比重密度越轻铁损也越低、铁损和磁束密度相互干扰，铁损越小磁束密度也会变低。

   涡流有时非常有害，变压器、电机的铁芯在工作时会产生涡流，增加能耗，并导致变压器发热。为了减少发热，降低能耗，提高变压器效率，一般不用整块材料作铁芯，而是把铁芯材料首先轧製成很薄的板材，板材外面涂上绝缘材料，再把板材迭放在一起，形成铁芯。这样，变压器在工作时，铁芯中的每一片材料的回路都很小，涡流就降低了。　　但有时我们又要利用涡流。既然导体中有电流可以发热，我们就能够利用足够大的电力在导体中产生很大的涡流，使金属受热甚至熔化。根据这个道理，人们製造出了感应炉，用来冶炼金属。

磁性材料：

    磁性材料的种类是很多的，用途也是十分广泛的，而一般使用最多的是具有强磁性的材料，包括具有铁磁性和亚铁磁性的材料，一般常称磁性材料。

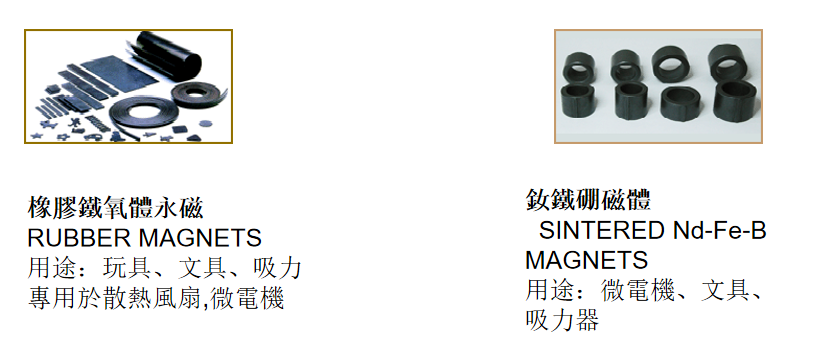

目前我们使用的是异方性橡胶磁粉，主要成分为
SrFe12O19      89.5%
防老化剂:
石腊:
使用温度范围-20~85℃


具有磁性能优良、性能价格比高、稳定性好等优点，是当今世界用量最大的磁性功能材料，广泛用于电磁感应原理的电机、扬声器以信磁性叭附等方面。

充磁原理

      磁性材料内部具有磁畴，它们就好象众多的小磁铁混乱地堆积，整体对外没有磁性。这时我们称材料处于磁中性状态。但是，如果材料处在外加磁场的环境中，那麽这些小磁铁（实际上是磁畴的磁矩）就会和磁场发生相互作用，其结果就是磁性材料由磁中性状态变成对外显示磁矩状态的过程称为磁化。当外磁场足够大时，材料内部所有的磁矩都会沿外磁场方向整齐排列，这时材料对外显示的磁化强度达到最大值，我们说材料被磁化到了饱和。达到饱和之后，无论怎样增大磁场，材料的磁化强度也不再增大。因此材料被磁化到饱和时的磁化强度称为饱和磁化强度。

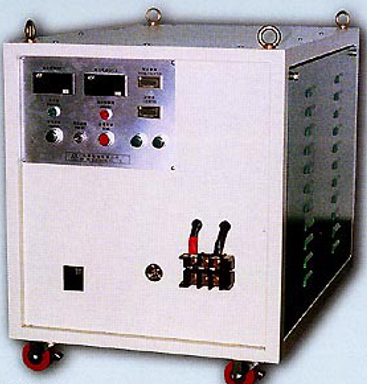

充磁机

工作原理：
是将220V50HZ的单相交流电源经升压后整流通过限流电阻对储能电容充电，将能量储存起来。然后由控制系统发出一触即发信号，使可控硅导通，将电容上的能量瞬间通过线圈释放出来，形成强大的磁场。磁化电流可由充电电压进行调节。

充磁机的关键器件是什麽、应如何选配？

   充磁机的关键器件是贮能电容器，贮能电容器可选：电解电容器、高压脉衝电容器。电解电容器容量大、价格低、适合无特殊要求的场合；高压脉衝电容器价格高、可靠性高，几乎适用于所有场合的充磁机。我们认为最好选高压脉衝电容器。怎样选配充磁机？①根据充磁物件的尺寸、磁性能确定充磁磁场地大小，充饱和的磁场标准应是矫顽力的3～5倍。
②根据充磁物件的尺寸和充饱和磁场的大小决定贮能电容器的大小、耐压值（由W=1/2CU2算出）。
③选择设计思想、机器外观、可靠性、品质价格等。
